Что включает испытание устройств защитного отключения и какие параметры проверяются?
Испытание устройств защитного отключения представляет собой комплекс регламентированных процедур, направленных на оценку работоспособности УЗО, дифференциальных автоматов и связанных с ними цепей защиты от поражения электрическим током. Работы выполняет электротехническая лаборатория с применением поверенных измерительных приборов и с учетом назначения электроустановки, ее номинального напряжения, схемы заземления и условий эксплуатации. В ходе проверки контролируются ток срабатывания устройства, время отключения при заданном дифференциальном токе, исправность цепи защитного проводника, соответствие фактических характеристик паспортным данным и требованиям действующих нормативных документов.

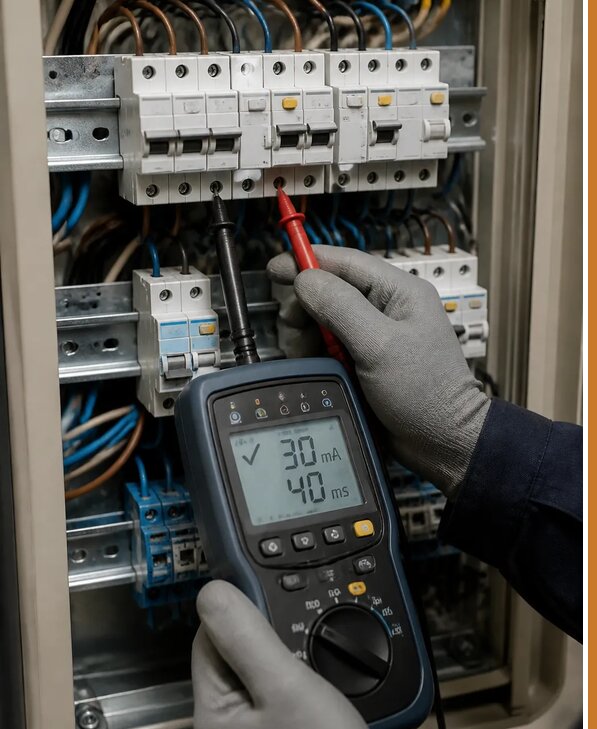

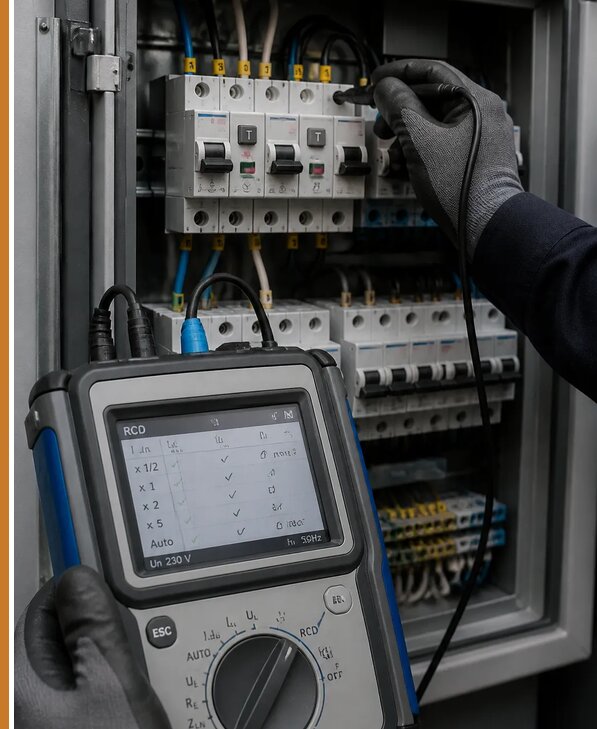

Перед измерениями специалисты изучают техническую документацию, однолинейные схемы, эксплуатационные журналы, сведения о предыдущих испытаниях и установленном оборудовании. Затем выполняется визуальная оценка состояния корпуса, клемм, маркировки, соединений и доступности кнопки тестирования. Проверка кнопкой Т проводится как функциональная операция, но она не заменяет инструментальные измерения. Для получения достоверных результатов применяются специальные тестеры, которые моделируют ток утечки и фиксируют фактическое время отключения.
По результатам оформляется протокол измерений с указанием объекта, проверяемого участка, типа и заводских данных устройства, условий проведения работ, примененных средств измерений и полученных значений. При необходимости составляются протоколы и акты по отдельным группам оборудования. Документы могут использоваться для подтверждения технического состояния электроустановок, подготовки к проверке соответствия, внутреннего производственного контроля и предъявления надзорным органам. Если выявлены отклонения, в заключении указываются их характер, потенциальные риски и рекомендуемый план корректирующих мероприятий.
В каких случаях необходимо проводить проверку устройств защитного отключения?
Проверка устройств защитного отключения необходима при вводе электроустановки в эксплуатацию, после монтажа, реконструкции или ремонта электрических сетей, а также в рамках периодического технического обслуживания. Испытания позволяют своевременно установить, способно ли УЗО отключить поврежденную цепь при появлении опасного тока утечки. Даже при внешней исправности аппарата его рабочие характеристики могут измениться из-за старения, перегрева, загрязнения, ослабления контактных соединений, воздействия влаги, механических повреждений или ошибок при подключении.
Измерения особенно важны для помещений с повышенной опасностью, влажных зон, производственных площадок, объектов торговли, административных зданий, медицинских организаций, мастерских и участков, где используется переносной электроинструмент. Отдельное внимание уделяется цепям, питающим розетки, оборудование с металлическим корпусом, наружные установки и участки с повышенной вероятностью повреждения изоляции. В организациях, где эксплуатируются тепловые энергоустановки и ведется тепловое хозяйство, проверка УЗО включается в общий комплекс мероприятий по безопасной эксплуатации инженерных систем.
Внеплановые испытания проводят после срабатывания защиты по неизвестной причине, затопления, пожара, скачка напряжения, аварии, замены аппарата или появления жалоб на нагрев и нестабильную работу. Также проверка требуется перед возобновлением эксплуатации оборудования после длительного простоя. Периодичность определяется нормативными требованиями, инструкциями изготовителя, проектными решениями, локальными актами и особенностями объекта. Ответственные лица должны учитывать не только календарный срок, но и фактические условия эксплуатации.
По итогам оформляется техническая и производственная документация: протоколы, акты, записи в журналах и рекомендации по устранению выявленных нарушений. Такой подход помогает подтвердить оценку соответствия электроустановки установленным требованиям и снизить риск электротравм, пожара и отказа оборудования.
Как оформляются результаты испытания УЗО и какие документы получает заказчик?
Результаты испытания устройств защитного отключения оформляются комплектом документов, состав которого зависит от назначения объекта, объема работ и требований эксплуатирующей организации. Основным документом является протокол измерений. В нем указываются сведения об объекте, адресе проведения работ, заказчике, применяемой электрической схеме, проверяемом устройстве и его технических характеристиках. Обязательно фиксируются тип аппарата, номинальный ток, номинальный дифференциальный ток, место установки, проверяемая цепь, результаты каждого измерения и вывод о пригодности к дальнейшей эксплуатации.
В документе также отражаются сведения о средствах измерений, их заводских номерах, датах поверки и использованной методике. Это необходимо для подтверждения достоверности полученных значений. При наличии замечаний указываются конкретные нарушения: превышение времени отключения, несоответствие тока срабатывания, отсутствие защитного проводника, плохое состояние соединений, ошибки маркировки или невозможность безопасного доступа к аппарату. На основании протокола может оформляться акт выполненных работ, ведомость дефектов или перечень рекомендаций для технического персонала.
Если испытание проводится в составе комплексного обследования, результаты включаются в общую эксплуатационную документацию вместе с материалами по сопротивлению изоляции, заземляющим устройствам, автоматическим выключателям и кабельным линиям. При необходимости дополнительно выполняется тепловизионный контроль распределительных щитов, клеммных соединений и участков с повышенной нагрузкой. Это позволяет обнаружить перегрев, который не всегда выявляется при обычном визуальном осмотре.
Документы передаются ответственным лицам в согласованном формате и могут использоваться для внутреннего контроля соблюдения требований, подготовки электроустановки к проверке, подтверждения проведенного технического обслуживания и планирования ремонта. При обнаружении несоответствий специалист формулирует практические меры: подтяжка контактов, восстановление проводника, замена УЗО, повторные измерения и внесение изменений в локальную документацию. После устранения замечаний проводится контрольная проверка, а обновленные протоколы и акты приобщаются к технической документации объекта.
Можно ли проверить УЗО без отключения электроэнергии и остановки оборудования?
Полноценное испытание устройств защитного отключения невозможно выполнить без соблюдения требований электробезопасности и организации безопасного режима работ. Нажатие кнопки Т на корпусе аппарата иногда выполняется без применения измерительного прибора и позволяет убедиться только в том, что механизм реагирует на встроенную тестовую цепь. Такая операция не показывает точный ток утечки, фактическое время отключения, состояние защитного проводника и соответствие устройства проектным параметрам. Поэтому она не заменяет профессиональные измерения и не может рассматриваться как подтверждение исправности УЗО.
Перед инструментальной проверкой специалисты определяют границы отключения, согласовывают порядок допуска, информируют персонал и обеспечивают защиту от ошибочной подачи напряжения. Если технологический процесс нельзя остановить полностью, составляется программа работ с выделением отдельных участков и временным отключением конкретных линий. Ответственные лица должны заранее определить оборудование, которое допускается вывести из работы, и обеспечить безопасное завершение операций. На объектах непрерывного цикла применяются организационные мероприятия, резервное питание или поэтапная проверка, однако измерения выполняются только там, где обеспечены необходимые условия.
Особое внимание уделяется объектам, где рядом расположены тепловые энергоустановки, насосы, вентиляция, автоматика и другое оборудование теплового хозяйства. Самовольное отключение защитного аппарата может привести к остановке технологического процесса, повреждению оборудования или возникновению опасной ситуации. Поэтому порядок действий отражается в наряде, распоряжении, программе испытаний и другой производственной документации.
Во время работ используются диэлектрические средства защиты, исправные измерительные приборы и методики, соответствующие типу электроустановки. После включения питания проверяется отсутствие посторонних шумов, нагрева и повторного срабатывания. Если обследование выявляет нестабильную работу, повреждение изоляции или непредусмотренное отключение, эксплуатация цепи ограничивается до выяснения причин. Затем разрабатывается план корректирующих мероприятий, выполняется устранение выявленных нарушений и проводится повторная проверка соответствия.
Какие нарушения выявляются при испытании УЗО и что делать после их обнаружения?
При испытании устройств защитного отключения могут быть выявлены как неисправности самого аппарата, так и нарушения в электрической сети, из-за которых защита работает неправильно. Наиболее распространенными результатами являются отсутствие срабатывания, превышение допустимого времени отключения, слишком высокий или нестабильный ток утечки, самопроизвольное отключение при штатной нагрузке и несоответствие номинальных параметров установленному оборудованию. Причиной также может стать неправильное подключение нулевого рабочего и защитного проводников, объединение проводников после УЗО, повреждение изоляции, ослабление клемм, попадание влаги или подключение нагрузки, создающей недопустимые токи утечки.
Специалист анализирует каждый результат в связи со схемой и режимом работы электроустановки. Например, срабатывание аппарата не всегда означает неисправность: оно может быть вызвано суммарными токами утечки нескольких потребителей, нарушением схемы или неисправностью подключенного оборудования. Отсутствие срабатывания, напротив, является критическим признаком и требует ограничения эксплуатации проверяемой цепи до установления причины. Замена УЗО без предварительного поиска дефекта не всегда решает проблему и может привести к повторному отказу.
После оформления протокола измерений заказчику передается перечень выявленных несоответствий с указанием приоритета и рекомендуемых действий. В зависимости от ситуации требуется выполнить следующие мероприятия:
1. Отключить опасный участок и обозначить запрет на его использование.
2. Проверить схему соединений и состояние защитного проводника.
3. Выполнить дополнительные измерения изоляции и сопротивления цепи.
4. Устранить повреждения, подтянуть соединения или заменить неисправный аппарат.
5. Обновить локальную документацию, маркировку и эксплуатационные записи.
6. Провести повторную проверку соответствия и оформить новые протоколы и акты.
Рекомендации учитывают нормативные требования, техническое состояние электроустановок и реальные условия эксплуатации. При необходимости Авеста ОТиПБ организует проведение работ в Климовске, а запрос на расчет можно направить Степану Бориславовичу. Стоимость испытаний начинается от 1519 руб., точная цена определяется после уточнения количества устройств и состава объекта. Работаем Пн-Пт 09-18 Сб-Вс вых., в сентябре также принимаем заявки на плановые и внеплановые измерения.
